سوله ها از کاربردی ترین سازه های فلزی هستند که این روزها نقش پررنگی در صنایع مختلف دارند. اما یکی از چالش های مربوط به سوله ها، خطر نشست یا ریزش و به طور کلی خراب شدن سوله ها است. فونداسیون سوله بخشی از آن است که ایمنی و سلامت آن را در همین مسئله تامین میکند. در این مقاله قصد داریم شما را بیشتر با انواع فونداسیون سوله آشنا کنیم.
فونداسیون سوله چیست؟
فونداسیون سوله یکی از مهم ترین اجزای سوله است که وظیفه تحمل بارها و انتقال آن ها به زمین را بر عهده دارد. انتخاب صحیح نوع فونداسیون و اجرای دقیق آن، تأثیر به سزایی بر پایداری و عمر مفید سوله دارد. فونداسیون به عنوان پایه ای که کل سازه بر روی آن قرار می گیرد، نقش حیاتی در پایداری و ایمنی سوله صنعتی ماموت ایفا می کند و اصلی ترین نقش را در جلوگیری از نشست سوله ها و فرو ریختن آن ها دارد.

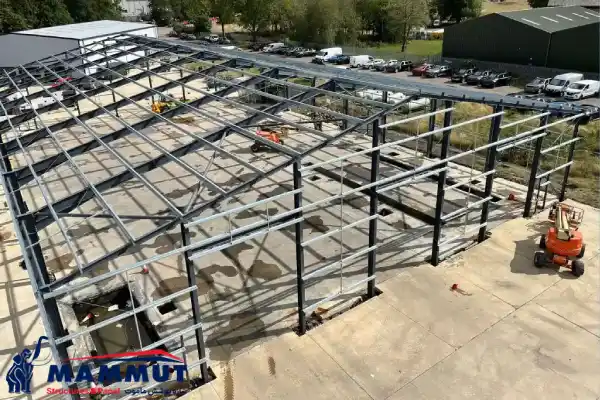

انواع فونداسیون سوله صنعتی
فونداسیون سوله صنعتی انواع مختلفی دارند که بسته به نوع سازه، میزان بار وارده و شرایط خاک محل اجرا انتخاب می‌شوند. در ادامه، انواع فونداسیون سوله و ویژگی‌های هر یک را بررسی می‌کنیم.
فونداسیون سطحی
این نوع فونداسیون برای سوله‌هایی با بارهای سبک تا متوسط که بر روی خاکهای مقاوم ساخته می‌شوند، کاربرد دارد. فونداسیون سطحی خود شامل چند زیرمجموعه است. پی‌های نواری معمولاً در پیرامون سازه و زیر دیوارها اجرا می‌شوند تا وزن سازه به‌صورت یکنواخت بین دیوارها توزیع شود. پی‌های منفرد برای ستون‌های جداگانه مورد استفاده قرار می‌گیرند و بار را به‌صورت نقطه‌ای به زمین منتقل می‌کنند.
پی‌های گسترده نیز برای سوله‌هایی که دارای بارهای زیاد یا خاکهای نسبتاً ضعیف هستند مناسب‌اند، زیرا بار را بر روی سطح وسیع‌تری پخش کرده و از تمرکز فشار در یک نقطه جلوگیری می‌کنند.
فونداسیون عمیق
در مواردی که خاک محل از مقاومت کافی برخوردار نیست یا احتمال نشست زیاد وجود دارد، از فونداسیون عمیق استفاده میشود. در این روش، بار سازه از طریق اعضایی مانند شمع‌ها و چاهک‌ها به لایه‌های عمیق‌تر و مقاوم‌تر زمین منتقل میشود. شمع‌ها معمولاً میله‌هایی از بتن یا فولاد هستند که در عمق زمین فرو می‌روند تا بار را به خاکهای سخت‌تر منتقل کنند. چاهک‌ها نیز عملکردی مشابه دارند اما با قطر بیشتر اجرا می‌شوند و برای پروژه‌هایی با نیاز به انتقال بار زیاد کاربرد دارند.
فونداسیون ترکیبی
فونداسیون ترکیبی، ترکیبی از فونداسیونهای سطحی و عمیق است و زمانی مورد استفاده قرار می‌گیرد که خاک زیر سوله دارای شرایط متغیر یا بارهای وارده بسیار سنگین باشد. این نوع فونداسیون بهترین عملکرد را در انتقال یکنواخت بار به زمین دارد.
در میان انواع فونداسیون ترکیبی، میتوان به پی ترکیبی (Pile Cap Foundation) اشاره کرد که از ترکیب پی سطحی و شمع‌ها ساخته میشود و برای خاکهای متغیر بسیار مناسب است. همچنین پی مشبک (Raft Foundation with Piles) که ترکیبی از پی گسترده و شمع‌ها است، باعث توزیع یکنواخت بار و جلوگیری از نشست ناخواسته در زیر سازه میشود.
سازه پل فلزی با استفاده از مقاطع فولادی مقاوم، استحکام بالا و دوام طولانی‌مدت را در عبور از موانع طبیعی فراهم می‌سازد.

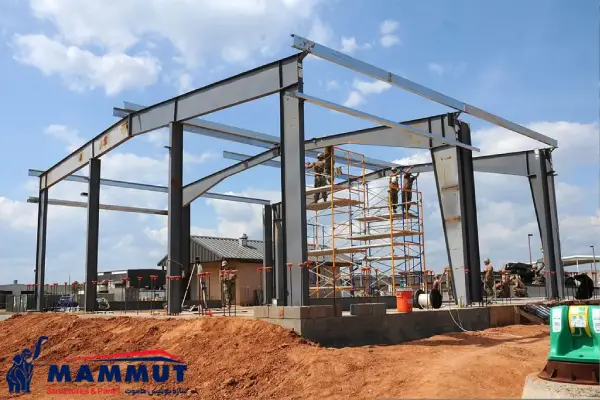

مراحل اجرای فونداسیون سوله
در این بخش میخواهیم مراحل اجرای فونداسیون سوله به صورت مرحله به مرحله بیان کنیم از شما دعوت می‌کنیم ادامه مطلب با ما همراه باشید:
- مطالعه خاک و محاسبات مهندسی: اولین مرحله در اجرای فونداسیون سوله، مطالعه خاک محل پروژه و انجام محاسبات مهندسی است. این مرحله شامل آزمایش های خاک شناسی و تعیین ظرفیت باربری خاک است. بر اساس نتایج این مطالعات، نوع فونداسیون مناسب تعیین می شود.
- تهیه نقشه های اجرایی: بر اساس نتایج مطالعات خاک و محاسبات مهندسی، نقشه های اجرایی فونداسیون تهیه می شود. این نقشه ها شامل جزئیات دقیق ابعاد و محل قرارگیری پی ها، ستون ها، و سایر اجزای فونداسیون است. نقشه های اجرایی باید به طور کامل و دقیق تهیه شوند تا در مراحل بعدی هیچ گونه مشکلی پیش نیاید.
- حفاری و آماده سازی محل: پس از تهیه نقشه های اجرایی، مرحله حفاری و آماده سازی محل فونداسیون آغاز می شود. در این مرحله، خاک محل فونداسیون به طور کامل برداشته می شود و سطح زمین برای اجرای فونداسیون آماده می گردد. در صورتی که نیاز به فونداسیون عمیق باشد، حفاری های عمیق تر انجام می شود.
- اجرای بتن مگر: بتن مگر یک لایه نازک از بتن است که برای ایجاد یک سطح صاف و مستحکم در زیر فونداسیون به کار می رود. این لایه به توزیع یکنواخت بارها کمک می کند و مانع از نشست های ناخواسته می شود. پس از اجرای بتن مگر، باید به آن زمان کافی برای خشک شدن داده شود.

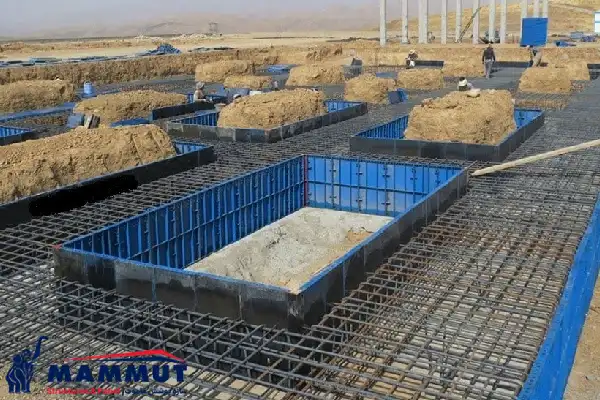

- قالب بندی و آرماتوربندی: در این مرحله، قالب های مورد نیاز برای ریختن بتن فونداسیون نصب می شوند. قالب ها معمولاً از چوب یا فلز ساخته می شوند و به طور دقیق در محل نصب می گردند. سپس آرماتورهای فولادی بر اساس نقشه های اجرایی در قالب ها قرار می گیرند و به طور کامل بسته می شوند. آرماتوربندی باعث افزایش مقاومت فشاری و کششی بتن می شود.
- ریختن بتن و متراکم سازی: پس از قالب بندی و آرماتوربندی برای فونداسیون سوله، بتن آماده شده به طور یکنواخت در قالب ها ریخته می شود. بتن ریزی باید به طور یکنواخت و بدون ایجاد حباب های هوا انجام شود. برای این منظور از ویبراتورهای بتن استفاده می شود تا بتن به طور کامل متراکم و یکدست شود. این مرحله بسیار حیاتی است و باید با دقت بالا انجام شود.
- نگهداری و عمل آوری بتن: پس از ریختن بتن، باید به آن زمان کافی برای خشک شدن و کسب مقاومت داده شود. در این مدت، باید از خشک شدن سریع بتن جلوگیری کرد و با آب پاشی یا پوشاندن سطح بتن با پلاستیک، رطوبت لازم برای عمل آوری بتن فراهم شود. این مرحله معمولاً بین 7 تا 28 روز طول می کشد و نقش مهمی در افزایش دوام و مقاومت بتن دارد.
- بازکردن قالب ها و بازرسی نهایی: پس از گذشت زمان لازم برای عمل آوری بتن، قالب ها باز می شوند و فونداسیون مورد بازرسی قرار می گیرد. در این مرحله، باید تمامی جزئیات فونداسیون از جمله ابعاد، استحکام و یکنواختی بتن بررسی شود. در صورت وجود هرگونه نقص یا مشکل، باید اقدامات لازم برای تعمیر و اصلاح انجام شود.
سوله خرپایی یکی از مقاوم‌ترین و اقتصادی‌ترین سازه‌ها برای پوشش‌دهی فضاهای بزرگ بدون نیاز به ستون میانی است.
سخن پایانی
سوالات متداول
1. چرا انتخاب نوع فونداسیون برای سوله اهمیت دارد؟
نوع فونداسیون تأثیر مستقیمی بر ایمنی، دوام و هزینه ساخت سوله دارد. انتخاب صحیح، از نشست ناهمگون و آسیب به سازه جلوگیری میکند.
2. چه عواملی در تعیین نوع فونداسیون سوله مؤثر هستند؟
شرایط خاک، نوع کاربری سوله، وزن سازه، موقعیت جغرافیایی و میزان رطوبت از عوامل اصلی در انتخاب نوع فونداسیون هستند.
3. کدام نوع فونداسیون برای سولههای صنعتی رایجتر است؟
فونداسیون منفرد و نواری بهدلیل اجرای ساده و هزینه مناسب، در سولههای صنعتی پرکاربردترند. در خاکهای ضعیفتر نیز از فونداسیون گسترده یا شمعی استفاده میشود.
4. آیا میتوان از فونداسیون پیشساخته در سوله استفاده کرد؟
بله، در برخی پروژهها از فونداسیونهای پیشساخته برای تسریع اجرا و کاهش هزینهها استفاده میشود، اما نیاز به بررسی دقیق شرایط خاک و طراحی دارد.
