پروفیل ساندویچ پانل یکی از اصلیترین اجزای زیرسازی در اجرای سازههای پانلی است. وظیفهی این قطعه انتقال بار، تثبیت پانلها و ایجاد استحکام در ساختار کلی سازه است. انتخاب درست نوع پروفیل، نهتنها ایمنی و دوام سازه را تضمین میکند بلکه در سرعت نصب، دقت اتصالات و عملکرد حرارتی ساندویچ پانلها نیز تأثیر مستقیم دارد. در ادامه، به بررسی دقیق انواع پروفیلها، ویژگیهای فنی، روش نصب و معیارهای انتخاب صحیح آن میپردازیم.
پروفیل ساندویچ پانل چیست؟
پروفیل ساندویچ پانل، قطعهای فلزی از جنس فولاد یا گالوانیزه است که نقش اصلی آن زیرسازی، اتصال و تثبیت ساندویچ پانلها در سازههای صنعتی و ساختمانی است. این پروفیلها مانند اسکلت پنهان در پشت پانل عمل میکنند و باعث میشوند دیوارهها یا سقف پانلی، ایستایی، استحکام و تراز دقیق داشته باشند.
در واقع، پروفیل ساندویچ پانل را میتوان ستون فقرات سیستم پانلی دانست؛ چراکه تمام بارهای وارده از پانل به سازهی اصلی را از طریق این قطعات منتقل میکند.
از آنجایی که این قطعات مستقیماً در تماس با پانلها و محیط هستند، معمولاً از ورقهای گالوانیزه ضد زنگ یا فولاد نورد گرم ساخته میشوند تا در برابر رطوبت، خوردگی و تغییرات دمایی مقاوم باشند.

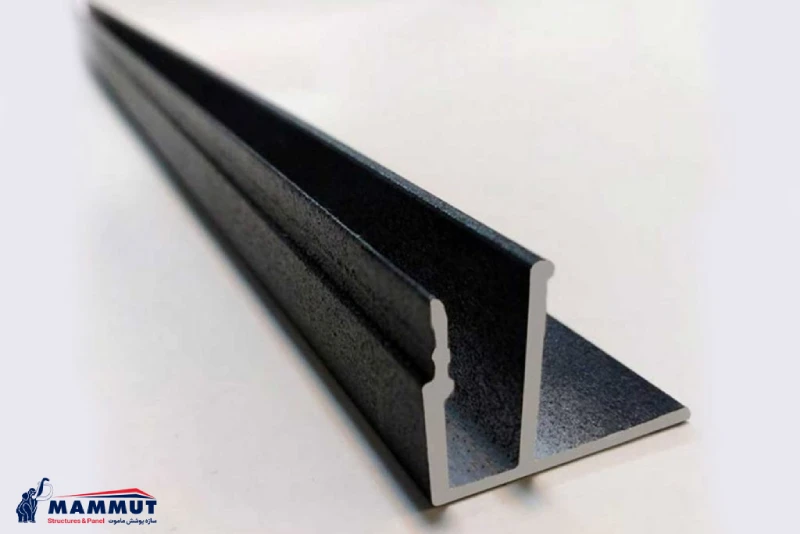

انواع پروفیل ساندویچ پانل
برای نصب صحیح و اصولی ساندویچ پانل ماموت، باید زیرسازی مناسبی را با این قطعات فلزی مناسب فراهم کرد. پس انتخاب نوع این قطعات در فرایند نصب ساندویچ پانل ها بسیار حائز اهمیت است. پروفیل ها بر اساس ابعاد، جنس و یا شکل دسته بندی میشود. یکی از انواع دسته بندی پروفيل ساندویچ پانل ها بر اساس نورد است که شامل سه نوع است:
- سرد
- گرم (بهترین نوع پروفیل، پروفیل تولید شده در طی نورد گرم است)
- مرکب
نوع دیگر دسته بندی پروفیل ها به گونه ای است که آن ها را به دو نوع باز و بسته دسته بندی میکند. در ادامه به دسته بندی های بیشتر و جزئی تر میپردازیم:
دسته بندی پروفیل ساندویچ پانل بر اساس شکل
- پروفیل F شکل: این نوع از پروفیل کشویی شکل هستند و شامل دو بخش پایه (یا همان بیس) و روکش (یا کاور) هستند. نصب پروفیل اف شکل به گونه ای است که قبل از نصب ساندویچ پانل، قسمت پایه و بعد از آن قسمت روکش قرار میگیرد. کاربرد این نوع پروفیل بیشتر در ساخت در و چهارچوب پنجره ها است.
- پروفیل H شکل: این مدل نیز از دو بخش پایه و روکش تشکیل میشود و و مقاطعی مشابه IPE ها دارند. کاربرد آن برای اتصال ساندویچ پانل های عمودی و افقی است و برای اتصال طولی ساندویچ پانل ها نیز میتوان از این این قطعات استفاده کرد.
- پروفیل V شکل: پروفیل وی شکل نیز دو قسمت پایه و روکش دارد و برای اتصال کنج و لبه های دیوار یا سقف از آن ها استفاده میشود. ساختار لبه های این پروفیل به گونه ای است که در برخورد با یکدیگر زاویه قائم میسازند.
- پروفیل U شکل: پروفیل یو شکل به عنوان قوطی نیز شناخته میشود و کاربرد آن برای زیرسازی ساندویچ پانل های دیواری است. جنس این پروفیل ها معمولا ورق های گالوانیزه و یا ورق های آهنی هستند.
- پروفیل Z شکل: پروفیل زد شکل یا همان پرلین، از جنس ورق های فولادی خم شده است که در ضخامت های 2، 2.5 و 3 میلی متری تولید میشود. کاربرد پروفیل Z شکل، برای زیرسازی دیوار و سقف است و نقش آن این است که بارهای وارد شده با سقف را به سمت تیرهای اصلی منتقل کند.اگر در مناطق پرباران زندگی میکنید این نوع از ساندویچ پانل سقفی ماموت بهترین انتخاب برای شما میباشد
برای ساندویچ پانل های سقفی به طور معمول از پروفیل U و یا Z استفاده میشود اما نوع دیگری از پروفیل های ساندویچ نیز با عنوان INP موجود هستند که برای اجرای ساندویچ پانل هایی با متراژ کوچک استفاده میشوند.
انواع پروفیل ساندویچ پانل بر اساس جنس
گفتیم که پروفیل ها بر اساس فاکتورهای مختلفی دسته بندی میشوند. علاوه بر شکل، میتوان پروفیل ها را بر اساس جنس آن ها نیز دسته بندی کرد:
- پروفیل آلومینیومی
- پروفیل کامپوزیتی
- پروفیل PVC
- پروفیل گالوانیزه
در بین انواع پروفیلها، مدلهای گالوانیزه بیشترین مقاومت را دارند و معمولاً در کنار پوششهایی مانند ورق شادولاین به کار میروند. برای درک بهتر اینکه ورق شادولاین چیست باید گفت نوعی ورق گالوانیزه موجدار است که در ساخت ساندویچ پانلها به عنوان پوشش مقاوم و زیبا برای دیوار استفاده میشود.

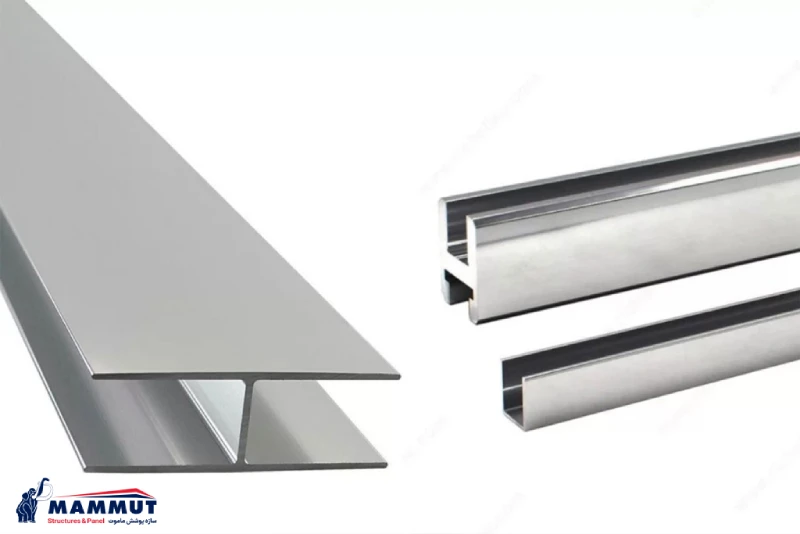

کاربرد پروفیل ساندویچ پانل
پروفیل ساندویچ پانل، جزئی کلیدی در ساختار سازههای پانلی است و وظیفه دارد وزن و فشار واردشده به ساندویچ پانلها را به ستونها و تیرهای اصلی منتقل کند. این قطعه فلزی در واقع اسکلت پنهان پشت پانلهاست که باعث میشود کل سازه استحکام، تعادل و تراز مناسبی داشته باشد. انتخاب پروفیل مناسب در مرحله زیرسازی، تعیینکننده دوام و کیفیت نهایی سازه است.
پروفیلها نقشهای متنوعی در عملکرد فنی و اجرایی سازه دارند که میتوان آنها را در چند بخش خلاصه کرد:
- ایجاد زیرسازی محکم و منظم: پروفیلها پایه و تکیهگاه اصلی ساندویچ پانلها هستند و با توزیع یکنواخت نیرو، از خمشدگی یا تغییر شکل پانلها جلوگیری میکنند. وجود زیرسازی اصولی باعث میشود پانلها در جای خود ثابت بمانند و سازه پایداری بیشتری داشته باشد.
- اتصال و آببندی پانلها: پروفیلها در محل اتصال ساندویچ پانلها نصب میشوند تا درزها کاملاً بسته و آببند شوند. این کار از نفوذ رطوبت، گرد و غبار و هوای بیرون جلوگیری کرده و باعث افزایش عمر مفید سازه میشود.
- انتقال نیرو به اسکلت اصلی: در سازههای سقفی، پروفیلها بار ناشی از وزن سقف، باد و برف را به تیرها و ستونهای اصلی منتقل میکنند. در دیوارها نیز همین عملکرد باعث پایداری سازه در برابر فشار جانبی میشود.
- تراز کردن و هماهنگی سازه: استفاده از پروفیلهای استاندارد و دقیق باعث میشود همه پانلها در یک راستا قرار بگیرند و سطح کار کاملاً صاف و منظم باشد. این مسئله هم در زیبایی و هم در دوام سازه تأثیر مستقیم دارد.
- افزایش مقاومت در برابر شرایط محیطی: پروفیل مناسب (بهویژه نوع گالوانیزه یا فولاد ضدزنگ) در برابر رطوبت، باد و تغییرات دمایی مقاوم است و از زنگزدگی و تغییر شکل سازه جلوگیری میکند. این ویژگی در مناطق مرطوب یا ساحلی اهمیت بیشتری دارد.
نحوه نصب پروفیل ساندویچ پانل
پروفیل ساندویچ پانل زمانی عملکرد مطلوب دارد که بهصورت اصولی و دقیق نصب شود. اجرای درست پروفیل، پایهایترین مرحله در زیرسازی محسوب میشود و اگر این بخش بهدرستی انجام نشود، کل سازه دچار مشکل خواهد شد. هدف از نصب پروفیل، ایجاد زیرکار مستحکم و تراز برای نصب دقیق ساندویچ پانلهاست. رعایت فاصلهها، انتخاب سایز مناسب و استفاده از پیچهای استاندارد از مهمترین نکات در این فرآیند به شمار میرود.
فرآیند نصب پروفیل باید طبق اصول فنی و با دقت کامل انجام شود. مراحل اجرای آن معمولاً به این صورت است:
- طراحی و اندازهگیری اولیه انجام میشود : پیش از شروع نصب، محل دقیق قرارگیری پروفیلها بر اساس نقشه سازه و ابعاد ساندویچ پانلها مشخص میگردد. این کار کمک میکند که فواصل بین پروفیلها منظم و مطابق با استاندارد باشد.
- پروفیل مناسب انتخاب میشود : برای سقف معمولاً از پروفیلهای Z یا U شکل استفاده میشود، در حالی که برای دیوارهها یا گوشهها از پروفیلهای F، H یا V استفاده میکنند. انتخاب نوع پروفیل باید بر اساس نوع سازه، وزن پانل و شرایط محیطی انجام شود.
- پروفیلها در محل مشخص نصب میشوند : پس از برش دقیق، پروفیلها در فواصل ۱ تا ۱.۳ متری از یکدیگر نصب میشوند تا زیرسازی یکنواخت ایجاد گردد. تراز بودن و استحکام در این مرحله اهمیت زیادی دارد و باید با ابزار دقیق کنترل شود.
- اتصالات با پیچ واشردار انجام میشود : برای جلوگیری از نفوذ آب و هوا، از پیچهای مخصوص واشردار استفاده میشود. این پیچها اتصال محکمتری ایجاد میکنند و مانع آسیب به پوشش پانل میشوند.
- تراز و استحکام نهایی بررسی میشود : در پایان، کل ساختار از نظر تراز، فاصله و استحکام بررسی میشود تا آماده نصب ساندویچ پانلها باشد. در صورت وجود هرگونه انحراف یا خمیدگی، باید اصلاح صورت گیرد.
قیمت پروفیل ساندویچ پانل
پروفیل ها خودشان یکی از مواد اولیه ساختمانی محسوب میشوند و طبیعتا تا حد زیادی تحت تاثیر نوسانات بازار و عوامل مختلف این چنینی هستند. قیمت پروفیل ها به عوامل مختلفی مانند ابعاد پروژه و نرخ ارز و دیگر موارد این چنینی بستگی دارد. با توجه به نوسانات بازار در دنیای امروز، بهتر است برای اطلاع دقیق از قیمت ها با تولیدکنندگان مربوطه تماس بگیرید.
برخی تصور میکنند که هرچقدر ضخامت پروفیل بیشتر باشد، مقاومت ساندویچ پانل نیز بیشتر میشود! اما باید توجه کنید که افزایش ضخامت بیجا، صرفا هزینه های شما را بیشتر میکند. طبیعتا برا تولید پروفیل با ضخامت بیشتر، نیاز به آهن و مواد اولیه بیشتری است که موجب بالا رفتن قیمت نهایی پروفیل ساندویچ پانل میشود. به همین دلیل پیشنهاد میکنیم که در فرآيند طراحي با متخصصین یک مجموعه معتبر مشورت کنید تا قطعاتی با ضخامت مناسب ساندویچ پانل های خودتان انتخاب کنید تا در کنار تضمین مقاومت سازه، هزینه هایتان را نیز مدیریت کنید.
نقش حیاتی پروفیل در استحکام و عمر ساندویچ پانلها
پروفیل ساندویچ پانل یک عنصر اساسی است و تاثیر مستقیم در میزان مقاومت و ايستادگی پانل در برابر نيروهاي عمودي و افقي و همچنين سازه ساخته شده خواهد داشت. حذف و يا كم کردن این عنصر حیاتی در فرایند ساخت میتواند منجر به خسارت ها و آسیب های بسیاری شود. از سوی دیگر استفاده نادرست و یا انتخاب پروفیل که شکل یا جنس متناسب با کاربرد مد نظر را ندارد نیز میتواند به همین میزان مشکل ساز باشد. استفاده از این قطعات فلزی یک ضرورت است. شايد به نظر برسد كه هزينه ای كه بابت خريد پروفیل ساندویچ پانل انجام ميدهيد زياد است ولي قطعا در آينده شما را از انجام هزینه های اضافی و اتفاقهای ناگوار، در امان نگاه خواهد داشت.
سوالات متداول
پروفیل ساندویچ پانل چیست و چه نقشی در سازه دارد؟
پروفیل، قطعهای فلزی است که وظیفه زیرسازی، اتصال و استحکامبخشی به ساندویچ پانلها را بر عهده دارد و پایه اصلی نصب صحیح پانلها محسوب میشود.
چه نوع پروفیلی برای ساندویچ پانل سقفی مناسبتر است؟
معمولاً از پروفیلهای Z و U شکل برای پانلهای سقفی استفاده میشود، چون توانایی تحمل و انتقال بار به تیرهای اصلی را دارند.
در ساندویچ پانل دیواری از چه پروفیلی استفاده میشود؟
پروفیلهای F و H شکل برای اتصال و تراز کردن پانلهای دیواری بهکار میروند و باعث میشوند درزها کاملاً آببند شوند.
ضخامت مناسب پروفیل ساندویچ پانل چقدر باید باشد؟
بسته به نوع سازه، معمولاً ضخامت پروفیل بین ۲ تا ۳ میلیمتر در نظر گرفته میشود تا تعادل بین مقاومت و وزن حفظ شود.
آیا استفاده از پروفیل ضخیمتر مقاومت سازه را بیشتر میکند؟
لزوماً نه. ضخامت بیشازحد باعث افزایش وزن و هزینه میشود، بدون اینکه استحکام زیادی اضافه کند. انتخاب ضخامت باید بر اساس طراحی مهندسی انجام شود.
پروفیل گالوانیزه چه تفاوتی با پروفیل معمولی دارد؟
پروفیل گالوانیزه با پوشش روی (Zinc) در برابر زنگزدگی و رطوبت مقاوم است و برای مناطق مرطوب یا ساحلی گزینهای ایدهآل محسوب میشود.
