در صنعت ساختمان‌سازی مدرن، سرعت، هزینه و مقاومت در برابر زلزله، سه ضلع یک مثلث حیاتی هستند. مهندسان و کارفرمایان همواره به دنبال سیستمی هستند که بتواند این سه نیاز را به طور همزمان برآورده کند. پانل سه بعدی ساختمانی، که با نام ساندویچ پانل سه بعدی نیز شناخته میشود، پاسخی قطعی و مهندسی‌شده به این نیاز است؛ سیستمی که جایگزین دیوارهای سنتی شده و پروژه‌های ساختمانی را متحول کرده است. این راهنمای جامع و تخصصی، به شما نشان می‌دهد که این دیوارهای پیشساخته چگونه عمل می‌کنند، چه مزایایی دارند و مهم‌تر از همه، چگونه به درستی اجرا می‌شوند تا یک سازه ایمن، بهینه و اقتصادی حاصل شود.
پانل سه بعدی ساختمانی چیست؟

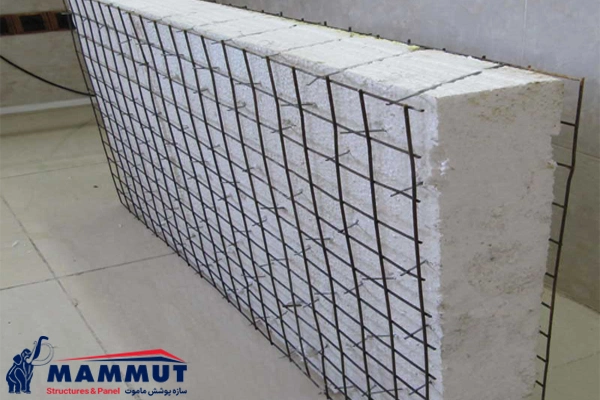

پانل سه بعدی ساختمانی یک المان پیشساخته متشکل از سه جزء اصلی است:
- هسته عایق: لایه‌ای از فوم پلی استایرن (یونولیت) فشرده که نقش اصلی عایق حرارتی و صوتی را ایفا می‌کند.
- شبکه مش فولادی: دو شبکه از مفتولهای فولادی جوش‌شده که در دو طرف هسته عایق قرار می‌گیرند.
- مفتولهای برشگیر: مفتول‌هایی که به صورت خرپایی، دو شبکه مش را از میان هسته به یکدیگر متصل کرده و باعث یکپارچگی و مقاومت فوق‌العاده پانل می‌شوند.
این ساختار مشابه ساندویچ پانل عمل می‌کند، با این تفاوت که پس از نصب، با لایه‌ای از بتن پاششی (شاتکریت) پوشانده شده و یک دیوار بتن مسلح یکپارچه و بسیار مقاوم را تشکیل می‌دهد.
چرا باید از پانل سه بعدی ساختمانی استفاده کرد؟
| مزایا | توضیحات فنی |
|---|---|
| مقاومت عالی در برابر زلزله | وزن بسیار کم و عملکرد یکپارچه دیوار و سقف، نیروی زلزله را به شدت کاهش می‌دهد. |
| سرعت اجرای بی‌نظیر | حذف فرآیندهای سنتی دیوارچینی، گچ‌وخاک و عایق‌کاری؛ افزایش سرعت تا ۳ برابر. |
| عایق‌بندی حرارتی و صوتی | صرفه‌جویی چشمگیر در هزینه‌های انرژی (تا ۶۰٪) و ایجاد محیطی آرام. |
| کاهش وزن سازه | کاهش بار مرده ساختمان تا ۲۵٪ و در نتیجه کاهش ابعاد و هزینه فونداسیون. |
| کاهش هزینه‌های ساخت | صرفه‌جویی در دستمزد، حمل و نقل مصالح و هزینه‌های بالاسری پروژه. |
مصالح مورد نیاز در پانل‌های سه بعدی ساختمانی
اجرای پانل‌های سه بعدی ساختمانی نیازمند استفاده از مصالح استاندارد و با کیفیت است تا دیوارهای نهایی سبک، مقاوم و عایق حرارتی و صوتی باشند. هر یک از اجزای این سیستم نقش مهمی در عملکرد سازه دارند و ترکیب صحیح آنها باعث افزایش ایمنی، سرعت اجرا و صرفه‌جویی اقتصادی میشود. مهم‌ترین مصالح مورد نیاز به شرح زیر هستند:
- هسته فوم پلی‌استایرن (یونولیت) فشرده: این هسته سبک و فشرده، عایق حرارتی و صوتی اصلی پانل است و به کاهش وزن کلی سازه کمک می‌کند. انتخاب دانسیته مناسب فوم، نقش کلیدی در عملکرد عایق و مقاومت پانل در برابر فشارهای خارجی دارد.
- شبکه مش فولادی: دو شبکه مش فولادی در دو طرف هسته فوم قرار می‌گیرند و با مفتولهای برشگیر به هم متصل می‌شوند. این شبکه‌ها باعث توزیع یکنواخت نیرو و افزایش مقاومت خمشی و برشی دیوار نهایی می‌شوند.
- مفتولهای برشگیر: این مفتول‌ها به صورت خرپایی، شبکه‌های فولادی را از میان هسته فوم به هم متصل می‌کنند و یکپارچگی سازه را تضمین می‌کنند، به طوری که پس از بتنپاشی، دیوار به صورت یک بلوک مستحکم عمل می‌کند.
- بتن شاتکریت: پس از نصب پانلها، بتن شاتکریت در دو لایه روی پانلها پاشیده میشود. لایه اول سطح پانل را می‌پوشاند و لایه دوم پس از گیرش اولیه ضخامت نهایی و مقاومت لازم را ایجاد می‌کند.
- میلگردهای انتظار: این میلگردها قبل از نصب پانلها در فونداسیون کار گذاشته می‌شوند و به عنوان نقطه اتصال پانلها به فونداسیون و به یکدیگر عمل می‌کنند، که نقش مهمی در استحکام کل سازه دارد.
- شبکه مش تقویتی بازشوها: در اطراف درب‌ها و پنجره‌ها، استفاده از شبکه مش تقویتی باعث افزایش مقاومت دیوار در نقاط ضعف و جلوگیری از ترک‌خوردگی میشود.
- لوله‌های تأسیساتی: لوله‌های برق و آب با ایجاد شیارهای مشخص در هسته فوم قبل از بتنپاشی جایگذاری می‌شوند تا امکان عبور تأسیسات بدون آسیب رساندن به دیوار فراهم شود.
ترکیب صحیح این مصالح باعث میشود پانل‌های سه بعدی ساختمانی یک سیستم پیشساخته سریع، مقاوم در برابر زلزله، با عایق‌بندی بالا و صرفه‌جویی اقتصادی ایجاد کنند. برای افرادی که قصد خرید این پانلها را دارند، مطالعه راهنمای خرید ساندویچ پانل می‌تواند کمک کند تا مصالح مناسب و استاندارد برای پروژه خود را به درستی انتخاب کنند. علاوه بر این، استفاده از این سیستم امکان کاهش زمان اجرای پروژه، کاهش وزن سازه و بهینه‌سازی هزینه‌های مصالح و دستمزد را فراهم می‌کند، که آن را به گزینه‌ای ایده‌آل برای پروژه‌های مسکونی، تجاری و اداری تبدیل می‌کند.
صفر تا صد مراحل اجرای پانل سه بعدی
اجرای صحیح، کلید دستیابی به تمام مزایای این سیستم است.
- نصب میلگردهای انتظار: قبل از بتن‌ریزی فونداسیون، میلگردهای انتظار (ریشه‌ها) با فواصل مشخص برای اتصال پانلها در محل دیوارها نصب می‌شوند.

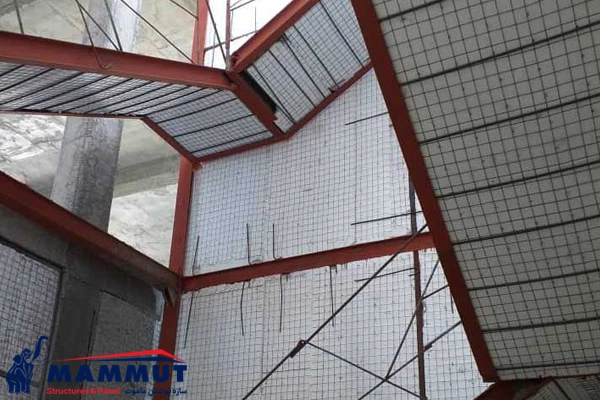

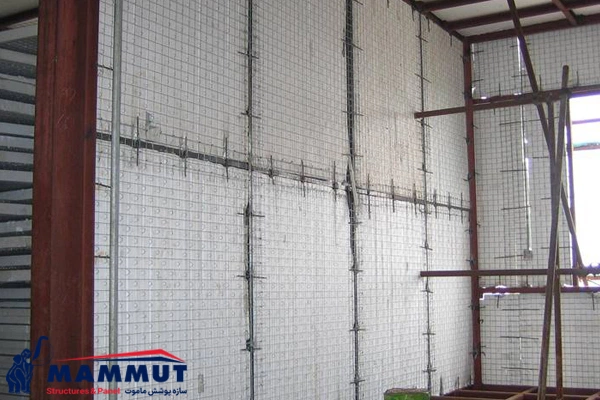

- نصب پانلها: پانلها به صورت قائم بر روی میلگردهای انتظار قرار گرفته و با سیم آرماتوربندی به یکدیگر و به ریشه‌ها متصل می‌شوند. شاقول بودن پانلها در این مرحله حیاتی است. این پانلها عملکردی مشابه ساندویچ پانل دیواری دارند، با این تفاوت که پس از بتنپاشی به یک دیوار مسلح و مقاوم تبدیل می‌شوند.
- اجرای تأسیسات: لوله‌های برق و آب با ایجاد شیارهای حرارتی روی فوم پلی استایرن، قبل از بتنپاشی در دیوارها جانمایی می‌شوند.
- تقویت بازشوها: اطراف درب‌ها و پنجره‌ها با شبکه مش تقویتی اضافی مسلح می‌شوند.
- بتنپاشی (شاتکریت): مهم‌ترین مرحله که معمولاً در دو لایه انجام میشود. لایه اول سطح را پوشانده و پس از گیرش اولیه، لایه نهایی برای رسیدن به ضخامت مورد نظر (معمولاً ۳ تا ۵ سانتیمتر در هر طرف) پاشیده میشود.
مهم‌ترین چالش‌ها و نکات اجرایی
- نیاز به تیم متخصص: اجرای صحیح شاتکریت و اتصالات، نیازمند دانش فنی و تجربه است.
- محدودیت در تغییرات پس از اجرا: ایجاد تغییر در محل دیوارها یا تأسیسات پس از بتنپاشی، دشوار و پرهزینه است.
- نیاز به تمهیدات خاص برای نماهای سنگین: برای نصب سنگ نما، باید از سیستم‌های اجرای خشک (مانند پیچ و رولپلاک) استفاده کرد.
نکات مهم پانل سه بعدی ساختمانی
پانل‌های سه بعدی ساختمانی به دلیل مزایای فراوانی مانند سرعت بالا، کاهش هزینه، عایق‌بندی حرارتی و صوتی و مقاومت در برابر زلزله، در پروژه‌های مدرن ساختمانی محبوبیت یافته‌اند. با این حال، برای بهره‌برداری کامل از این سیستم پیشساخته، اجرای دقیق و رعایت نکات فنی حیاتی است تا عملکرد سازه بهینه و ایمن باشد. مهم‌ترین نکات شامل موارد زیر هستند:
- انتخاب مصالح با کیفیت: کیفیت هسته فوم پلی‌استایرن، شبکه مش فولادی و مفتولهای برشگیر مستقیماً بر استحکام، دوام و عایق‌بندی دیوار تأثیر می‌گذارد. استفاده از فوم با دانسیته مناسب باعث کاهش انتقال حرارت و صدا و کاهش وزن کلی سازه میشود، در حالی که مش فولادی استاندارد و مفتولهای برشگیر مقاومت خمشی و برشی دیوار را تضمین می‌کنند. این اقدامات همچنین در افزایش طول عمر ساندویچ پانل و کاهش هزینه‌های نگهداری مؤثر هستند.
- نصب میلگردهای انتظار دقیق: قبل از نصب پانلها، میلگردهای انتظار با فواصل مشخص و شاقول دقیق کار گذاشته می‌شوند تا اتصال پانلها به فونداسیون و به یکدیگر کاملاً ایمن باشد. رعایت فاصله استاندارد میلگردها، مقاومت سازه را در برابر نیروهای جانبی و لرزه‌ای بهبود می‌بخشد.
- کنترل شاقول و تراز پانلها: نصب پانلها باید به دقت شاقول و تراز شود، زیرا کوچک‌ترین خطا در این مرحله می‌تواند در مرحله بتنپاشی به ترک، خمیدگی یا ضعف دیوار منجر شود. استفاده از ابزارهای شاقول و تراز دیجیتال در پروژه‌های بزرگ توصیه میشود.
- تأسیسات پیش از بتنپاشی: تمامی لوله‌های برق و آب باید پیش از اجرای شاتکریت در هسته فوم جایگذاری شوند. این کار باعث میشود تغییرات پس از بتنپاشی دشوار و پرهزینه نشود و امکان تعمیرات ساده و سازمان‌دهی بهتر تأسیسات فراهم گردد.
- تقویت اطراف بازشوها: برای افزایش مقاومت دیوار در نقاط ضعف، شبکه مش تقویتی باید در اطراف درب‌ها و پنجره‌ها نصب شود. این اقدام باعث کاهش ترک‌خوردگی و افزایش دوام دیوار میشود.
- کنترل کیفیت شاتکریت: اجرای شاتکریت در دو لایه با رعایت ضخامت و گیرش مناسب، دیواری یکپارچه و مقاوم ایجاد می‌کند. بررسی رطوبت، دانه‌بندی سیمان و نسبت آب به سیمان از نکات مهم کنترل کیفیت است.
- تیم متخصص و تجربه کافی: وجود تیم مجرب برای نصب پانلها و اجرای شاتکریت، کلید موفقیت پروژه است. آموزش کارکنان و نظارت فنی مداوم، خطاهای اجرایی و تأخیرهای پروژه را به حداقل می‌رساند.
با رعایت این نکات، پانل‌های سه بعدی ساختمانی نه تنها سرعت اجرای ساختمان را تا سه برابر افزایش می‌دهند، بلکه با کاهش وزن و بار مرده، صرفه‌جویی در مصالح و انرژی و تضمین مقاومت در برابر زلزله، یک سیستم پیشرفته، اقتصادی و ایمن برای پروژه‌های مدرن ایجاد می‌کنند. همچنین این سیستم امکان طراحی‌های متنوع، سازگاری با تأسیسات پیچیده و اجرای سریع سازههای مسکونی، تجاری و اداری را فراهم می‌کند، که آن را به گزینه‌ای ایده‌آل در صنعت ساخت و ساز تبدیل می‌کند.
جمع بندی
پانل سه بعدی ساختمانی تنها یک مصالح ساختمانی نیست؛ بلکه یک سیستم مهندسی برای ساخت سازههایی امن‌تر، سریع‌تر و بهینه‌تر است. این تکنولوژی با کاهش مستقیم هزینه‌ها و افزایش چشمگیر سرعت، بازگشت سرمایه پروژه شما را تضمین می‌کند. مجموعه سازه پوشش ماموت به عنوان تولیدکننده تخصصی و پیشرو در صنعت ساختمانهای پیشساخته، با تولید پانل‌های سه بعدی مطابق با بالاترین استانداردهای کیفی، آماده است تا شریک شما در این سرمایه‌گذاری هوشمندانه باشد. ما نه تنها محصول، بلکه دانش فنی و مشاوره تخصصی برای اجرای بی‌نقص پروژه شما را نیز ارائه می‌دهیم. برای دریافت مشخصات فنی کامل و مشاوره رایگان، همین امروز با کارشناسان ما تماس بگیرید.
سوالات متداول
1. پانل سه بعدی ساختمانی چیست و چه کاربردی دارد؟
پانل سه بعدی ساختمانی، یک دیوار پیشساخته متشکل از هسته فوم پلی استایرن، شبکه مش فولادی و مفتولهای برشگیر است که پس از بتنپاشی به دیواری مقاوم، سبک و عایق تبدیل میشود. این سیستم برای ساخت سریع و مقاوم ساختمانهای مسکونی و تجاری مناسب است.
2. پانل سه بعدی ساختمانی برای چه نوع سازههایی مناسب است؟
این پانلها برای ساختمانهای مسکونی، تجاری، اداری و سازههای سبک تا متوسط که نیاز به سرعت اجرا و مقاومت در برابر زلزله دارند، مناسب هستند.
3. چرا پانل سه بعدی باعث کاهش وزن ساختمان میشود؟
هسته فوم سبک و حذف دیوارهای آجری سنتی وزن کلی ساختمان را تا ۲۵٪ کاهش می‌دهد و ابعاد فونداسیون نیز کمتر میشود.
4. ضخامت استاندارد پانل سه بعدی چقدر است؟
معمولاً هسته فوم بین ۵ تا ۱۰ سانتیمتر است و پس از بتنپاشی، ضخامت نهایی دیوار هر طرف حدود ۳ تا ۵ سانتیمتر بیشتر میشود.
5. مزایای اقتصادی پانل سه بعدی چیست؟
کاهش هزینه مصالح و دستمزد، کاهش زمان اجرا و کاهش بار مرده ساختمان، بازگشت سرمایه سریع‌تر را تضمین می‌کند.
