در صنعت ساختمانسازی پیشرفته امروز، دقت در جزئیات تفاوت میان یک سازه معمولی و یک سازه مهندسیساز را رقم میزند. یکی از پرسشهای متداول کارفرمایان محترم و مهندسین گرامی در تماس با مجموعه سازه پوشش ماموت، پیرامون «ابعاد دقیق و استاندارد ساندویچ پانل» است.
انتخاب صحیح ابعاد (طول، عرض و ضخامت) نه تنها بر زیبایی بصری و ایستایی سازه اثرگذار است، بلکه نقشی کلیدی در بهینهسازی هزینههای حملونقل و کاهش ضایعات (پرت) ایفا میکند. در این مقاله، با تکیه بر دانش فنی متخصصین سازه پوشش ماموت، راهنمایی جامع جهت انتخابی هوشمندانه به شما ارائه خواهیم داد.
بررسی تخصصی سه بُعد اصلی ساندویچ پانل

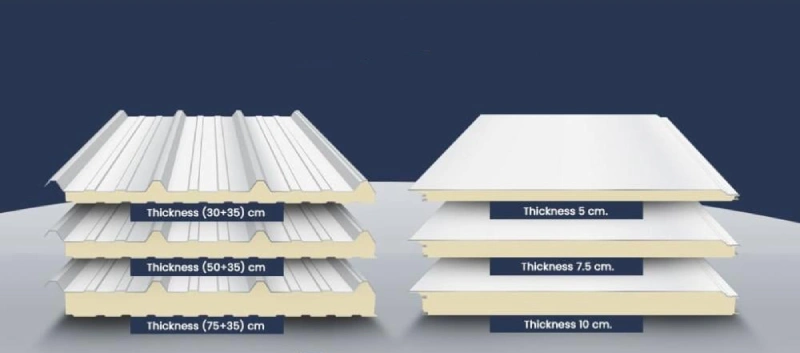

۱.ضخامت ساندویچ پانل
ضخامت پانل باید بر اساس کاربری و اقلیم انتخاب شود. نکته مهمی که سازه پوشش ماموت بر آن تاکید دارد، رابطه ضخامت با دانسیته فوم است. ما در سازه پوشش ماموت از فوم پلیاورتان با دانسیته استاندارد ۴۰ کیلوگرم بر متر مکعب استفاده میکنیم.
- کاربریهای عمومی (سوله و انبار): ضخامت ۴، ۵ و ۶ سانتیمتر.
- مناطق سردسیر و گرمسیر: ضخامت ۸ و ۱۰ سانتیمتر برای جلوگیری از هدررفت انرژی.
- سردخانهها (بالای صفر و زیر صفر): ضخامتهای ۱۰، ۱۲.۵، ۱۵ و 20 سانتیمتر.
در ضخامتهای بالا (۱۵ سانت)، طراحی لبهها به صورت خاص برای انجماد و سردخانههای دیپ (Deep Freeze) انجام میشود.
| ضخامت رایج (سانتیمتر) | کاربرد متناظر |
|---|---|
| ۲ تا ۴ سانتیمتر | پارتیشنهای داخلی، دیوارهای جداکننده سبک، کانکسها |
| ۴ تا ۶ سانتیمتر | دیوارهای سوله صنعتی، ساختمانهای اداری، پوشش سقف |
| ۸ تا ۱۲ سانتیمتر | سردخانههای بالای صفر، فضاهای کنترلشده دمایی |
| ۱۵ تا ۲۰ سانتیمتر | سردخانههای زیر صفر، تونلهای انجماد عمیق |

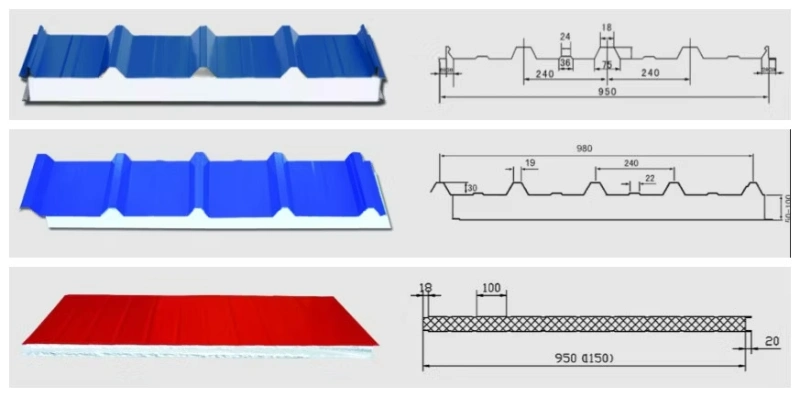

۲. عرض ساندویچ پانل
شناخت دقیق عرض مفید، برای محاسبات مالی و فنی پروژه حیاتی است. در سازه پوشش ماموت، عرضها به شرح زیر استانداردسازی شدهاند:
عرض ساندویچ پانل دیواری:
- عرض غیرمفید: 116سانتیمتر
- عرض مفید (بعد از نصب): 114 سانتیمتر (1.4 متر)
مزیت رقابتی: طراحی فاق و زبانه در ساندویچ پانل دیواری ماموت به گونهای است که پس از اتصال پیچها مخفی شده (در مدلهای پیچ مخفی) و نمایی یکدست و زیبا ایجاد میکنند.
عرض ساندویچ پانل سقفی:
- عرض غیرمفید: ۱۰۷ سانتیمتر
- عرض مفید (بعد از نصب): ۱۰۰ سانتیمتر (۱ متر)
این عرض شامل گامهای برجسته (شادولاین یا ذوزنقه) است که همپوشانی (Overlap) مطمئنی را برای جلوگیری از نفوذ آب باران در ساندویچ پانل سقفی ایجاد میکند.
۳. طول ساندویچ پانل
در کارخانجات ماموت، محدودیت فنی برای تولید طول پانل وجود ندارد، اما محدودیتهای لجستیکی تعیینکننده هستند.
- بازه تولید: امکان تولید از طول ۲ متر تا بالای ۱۳ متر وجود دارد.
- توصیه کارشناسی: اگرچه ما توانایی تولید پانلهای بسیار بلند را داریم، اما پیشنهاد ما به کارفرمایان محترم این است که برای سهولت در حملونقل (تراک و تریلی) و جلوگیری از آسیب دیدن پانل هنگام بارگیری و تخلیه، حداکثر طول برای خرید ساندویچ پانل را ۱۳.۶۰ متر مد نظر قرار دهند.
- برش سفارشی: یکی از خدمات متمایز ما، برش دقیق پانلها بر اساس نقشههای شاپ (Shop Drawing) پروژه شماست تا دورریز به صفر برسد.
جدول راهنمای سریع انتخاب ابعاد
| نوع پانل | ضخامت (cm) | عرض مفید (cm) | حداکثر طول پیشنهادی (m) | کاربری ایدهآل |
|---|---|---|---|---|
| دیواری پیچ مخفی | 4، 5 و 10 | 112 | 13.60 | ساختمانهای اداری، ویلا، کانکس |
| دیواری پیچ نمایان | 3 الی 20 | 114 | 13.60 | سولههای صنعتی، پارتیشنبندی، سردخانهها |
| سقفی (۵ گام) | 2 الی 10 | 100 | 13.60 | پوشش سقف سوله و سازههای فضایی |
| سردخانهای | 8 الی 20 | 114 | 13.60 | سردخانههای صنعتی و مواد غذایی |
| فوم پلییورتان (PU) | 4 الی 15 | 114 | 13.60 | سازههای با نیاز عایق حرارتی و صوتی بالا، پروژههای بهداشتی |
عوامل مؤثر بر انتخاب ابعاد ساندویچ پانل
انتخاب ابعاد صحیح، یک فرآیند مهندسی است که نیازمند بررسی دقیق فاکتورهای زیر میباشد:
نوع کاربرد و عملکرد مورد انتظار
این اصلیترین عامل است:
- سردخانهها: در تولید ساندویچ پانل یا کانکس سردخانه ای نیازمند حداکثر ضخامت برای جلوگیری از تبادل حرارتی و صرفهجویی در مصرف انرژی هستند.
- سولههای صنعتی و انبارها: در اینجا تعادلی بین ضخامت (برای عایقبندی متعارف)، عرض استاندارد (برای سرعت نصب) و طولهای بلند (برای یکپارچگی) برقرار میشود.
- ساختمانهای مسکونی و اداری: علاوه بر عایق حرارتی، عایقبندی صوتی نیز اهمیت مییابد که ضخامت و نوع هسته در آن مؤثرند.
شرایط آب و هوایی و اقلیمی منطقه
موقعیت جغرافیایی پروژه نقشی مستقیم در تعیین ضخامت دارد. ساخت سوله در یک منطقه بسیار سرد مانند تبریز، به ضخامت پانل بیشتری نسبت به یک منطقه گرمسیری مانند بندرعباس نیاز دارد تا از اتلاف انرژی جلوگیری شود.
بارهای وارده بر سازه (برف، باد و…)
مهندس محاسب باید بارهای وارده بر سازه، بهویژه بار برف روی سقف و فشار باد بر دیوارها را محاسبه کند. ضخامت پانل و فاصله تکیهگاهها باید به گونهای انتخاب شود که مقاومت خمشی لازم را تأمین کند.
محدودیتهای حملونقل و نصب در محل پروژه
قبل از سفارش پانلهایی با طول ۱۶ متر، باید مسیرهای دسترسی به پروژه، امکان تردد تریلر و فضای کافی برای مانور و کارکرد جرثقیل را ارزیابی کرد. گاهی محدودیتهای اجرایی، شما را مجبور به استفاده از پانلهای کوتاهتر میکند.
بودجه و ملاحظات اقتصادی پروژه
ضخامت، تأثیر مستقیم و قابل توجهی بر قیمت نهایی ساندویچ پانل دارد. باید توازنی هوشمندانه بین هزینه اولیه خرید پانل ضخیمتر و صرفهجویی بلندمدتی که از محل کاهش هزینههای انرژی حاصل میشود، برقرار کرد.
انتخاب هوشمندانه ابعاد ساندویچ پانل برای سازهای با دوام
انتخاب ابعاد ساندویچ پانل، یک تصمیم مهندسی است. ما در سازه پوشش ماموت مفتخریم که نه تنها به عنوان تولید کننده، بلکه به عنوان مشاور فنی در کنار شما هستیم تا محصولی متناسب با نیاز دقیق پروژهتان تولید کنیم. دقت در ابعاد، کیفیت مواد اولیه و تکنولوژی روز دنیا، ضمانت ما به شماست.
پیشنهاد میکنیم برای دریافت مشاوره رایگان و محاسبه دقیق متراژ بر اساس نقشههای خود، با کارشناسان فروش ما در ارتباط باشید.
سوالات متداول
حداکثر طول قابل تولید ساندویچ پانل در کارخانه ماموت چقدر است؟
طول پانلها تا بیش از ۱۳ متر قابل تولید است، اما برای سهولت حملونقل، حداکثر ۱۳.۶ متر توصیه میشود.
عرض مفید ساندویچ پانل دیواری و سقفی چقدر است؟
عرض مفید دیواری ۱۱۴ سانتیمتر و عرض مفید سقفی ۱۰۰ سانتیمتر است.
ضخامتهای استاندارد برای ساندویچ پانلهای ماموت کداماند؟
ضخامتها از ۲ تا ۲۰ سانتیمتر بسته به نوع کاربری (سوله، سردخانه، ویلا و…) تولید میشوند.
آیا امکان تولید پانل در ابعاد سفارشی وجود دارد؟
بله، پانلها بر اساس نقشههای شاپ (Shop Drawing) پروژه بهصورت دقیق برش داده میشوند تا دورریز به حداقل برسد.
تفاوت پانل دیواری پیچمخفی و پیچنمایان چیست؟
در مدل پیچمخفی، اتصالات پس از نصب دیده نمیشوند و نمایی زیباتر دارند؛ در مدل پیچنمایان، نصب سادهتر و اقتصادیتر است.
چه ضخامتهایی برای مناطق سردسیر یا گرمسیر توصیه میشود؟
معمولاً ضخامت ۸ تا ۱۰ سانتیمتر برای جلوگیری از اتلاف انرژی پیشنهاد میشود.
