زمانی که به یک سوله صنعتی مدرن نگاه میکنید، احتمالاً اولین چیزی که توجه شما را جلب میکند، عظمت ستونها و دهانههای عریض سقف است. اما در دنیای مهندسی سازه پیشرفته، قهرمانان خاموشی وجود دارند که بدون آنها، حتی تنومندترین ستونها نیز ممکن است در برابر نیروهای مخرب جانبی تسلیم شوند. یکی از این اجزای حیاتی که نقش کلیدی در ایمنی سازههای «سازه پوشش ماموت» ایفا میکند، «استرات» (Strut) است.
اگر قصد سرمایهگذاری برای ساخت سوله را دارید، مهندس هستید یا میخواهید بدانید چه مکانیزمی دارایی شما را در برابر بادهای شدید، زلزله و کمانش ایمن نگه میدارد، این مقاله فنی برای شما تدوین شده است. در ادامه به شکلی جامع بررسی میکنیم که استرات در سوله چیست، چه کاربردی دارد و چرا نادیده گرفتن آن در محاسبات، خط قرمز مهندسی محسوب میشود.

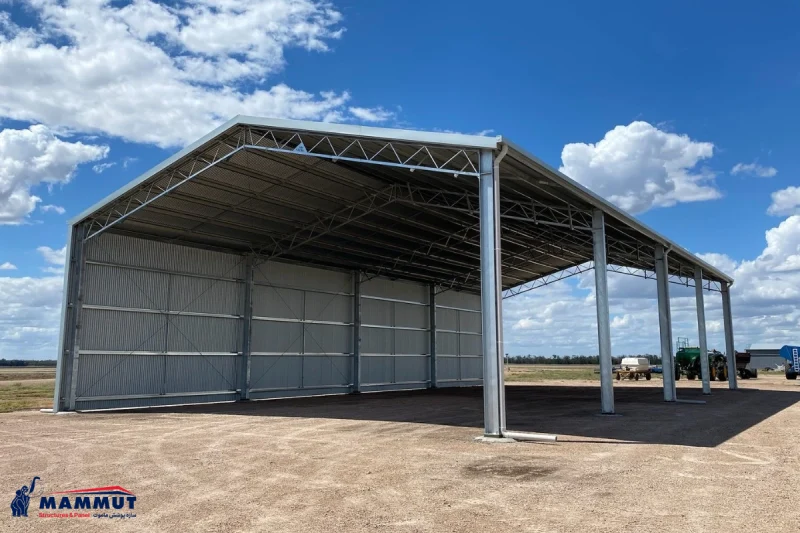

استرات در سوله چیست؟
در تعریف دقیق مهندسی، استرات (Strut) یا کلاف رابط، یک عضو افقی در سازه فلزی است که معمولاً وظیفه تحمل نیروهای فشاری (و در برخی ترکیبات بارگذاری، نیروهای کششی) را بر عهده دارد. برخلاف تصور رایج که آن را با تیرهای فرعی یا لاپهها اشتباه میگیرند، وظیفه اصلی استرات باربری ثقلی (مثل تحمل وزن برف یا پوشش سقف) نیست؛ بلکه ماموریت اصلی آن ایجاد یکپارچگی (Integrity)، حفظ فاصله دقیق هندسی بین قابها و جلوگیری از کمانش است.
به زبان سادهتر، استراتها مانند بازوهای قدرتمندی هستند که قابهای متوالی سوله را به هم قفل میکنند تا کل سازه در برابر نیروهای طولی و جانبی، نه به صورت اجزای مجزا، بلکه مانند یک باکس مستحکم و یکپارچه عمل کند.

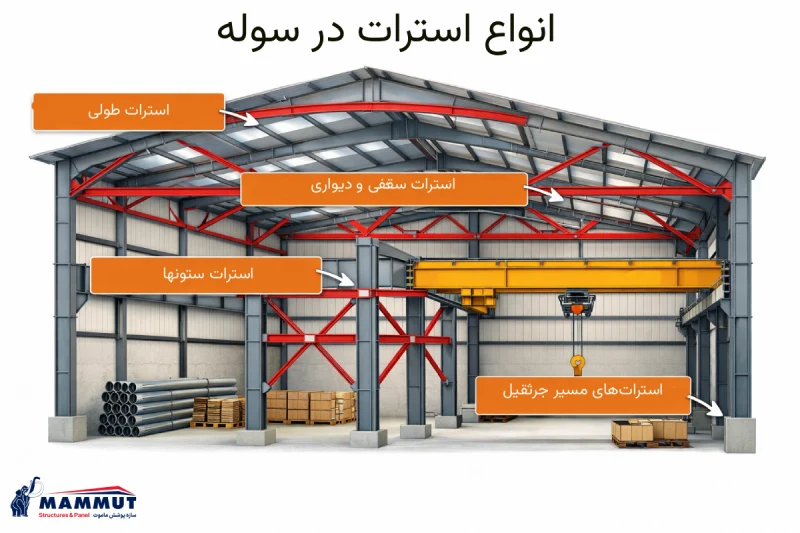

انواع استرات در سوله و محل قرارگیری آنها
استراتها بسته به محل نصب و وظیفهای که در سیستم سازهای ایفا میکنند، دستهبندی میشوند. در سازههای استاندارد، شناخت این انواع به درک بهتر رفتار سازه کمک میکند:
۱. استراتهای طولی (Longitudinal Struts)
این اعضا در امتداد طول سوله نصب میشوند و قابهای اصلی را به یکدیگر میدوزند. آنها معمولاً در تراز سقف یا در ارتفاعهای مشخصی از ستون قرار میگیرند تا نیروهای طولی (مانند شتاب زلزله یا ترمز جرثقیل) را به دهانههایی که دارای سیستم بادبندی هستند، منتقل کنند.
۲. استراتهای مهاربندی سقف و دیوار (Roof & Wall Bracing)
این استراتها مکمل سیستم مهاربندی هستند. در سقف، معمولاً در راس سوله (تاج) و یا در لبههای کناری (Eave Strut) اجرا میشوند و نقش حیاتی در تکمیل عملکرد بادبندهای افقی (Horizontal Bracing) و انتقال بار باد به فونداسیون دارند.
۳. استراتهای مهاربندی ستونها (Column Bracing Struts)
ستونهای سوله (معمولاً مقاطع I شکل) در محور قوی ممان اینرسی بالایی دارند اما در محور ضعیف آسیبپذیرند. استراتها با اتصال به جان ستون، طول مؤثر کمانش را در صفحه ضعیف کاهش داده و ظرفیت باربری ستون را بدون نیاز به افزایش ضخامت ورق، به شدت افزایش میدهند.
۴. استراتهای مسیر جرثقیل (Crane Gantry Struts)
در سوله صنعتی مجهز به جرثقیل سقفی، حرکت و ترمز جرثقیل نیروهای دینامیکی طولی شدیدی ایجاد میکند. استراتهای مخصوص در تراز تیر حمال نصب میشوند تا این نیروها را مهار کرده و از دفرمگی تیر حمال جلوگیری کنند.
تفاوت استرات با تیر، ستون و بادبند چیست؟
برای شفافسازی نقش استرات در مقایسه با سایر اعضای سازه، جدول زیر را مرور کنید:
| نام عضو | نقش اصلی | تفاوت کلیدی با استرات |
| تیر (Beam/Rafter) | تحمل بارهای ثقلی (وزن برف و پوشش) | تیر عمدتاً تحت لنگر خمشی است، اما استرات عمدتاً تحت نیروی محوری (فشار) است. |
| ستون (Column) | انتقال بارها به فونداسیون | ستون عضو عمودی و باربر اصلی است؛ استرات افقی است و وظیفه کلافکنندگی دارد. |
| بادبند (Brace) | سختی جانبی در برابر باد و زلزله | بادبندها معمولاً قطری نصب میشوند؛ استرات افقی است و عملکرد بادبند را تکمیل میکند. |
| لاپه (Purlin) | زیرسازی پوشش سقف | لاپهها برای نصب ساندویچ پانل یا ورق هستند؛ استراتها بخشی از اسکلت اصلی سازهاند. |
اهمیت استرات در پایداری و ایمنی سازه
چرا در استانداردهای سختگیرانه شرکتهایی مانند سازه پوشش ماموت، اجرای دقیق استراتها خط قرمز است؟ پاسخ در واژه «پایداری» خلاصه میشود.بدون استرات، قابهای سوله مانند کارتهای دومینو هستند که جداگانه ایستادهاند. با وارد شدن یک نیروی جانبی قوی، احتمال فروریزش زنجیرهای وجود دارد.
- توزیع یکنواخت نیرو: استرات باعث میشود نیروی ضربهای باد یا زلزله در کل طول سازه پخش شود.
- جلوگیری از واژگونی: مانع از پیچش و کمانش جانبی-پیچشی (LTB) تیرها و ستونها میشود.
- بهینهسازی اقتصادی: با کاهش طول کمانش اعضا، مهندسان میتوانند از مقاطع بهینهتر و سبکتر برای ستونها استفاده کنند که هزینه نهایی فولاد را کاهش میدهد.
مصالح و استانداردهای ساخت استرات
انتخاب پروفیل استرات به طول دهانه و نیروی وارده بستگی دارد. در سازههای مدرن معمولاً از مقاطع زیر استفاده میشود:
- قوطی (Box Section): بهترین گزینه برای استراتهای بلند با مقاومت عالی در برابر کمانش در هر دو محور.
- لوله (Pipe): دارای شعاع ژیراسیون یکسان در تمام جهات، ایدهآل برای اعضای فشاری.
- مقاطع ترکیبی: استفاده از ناودانی یا نبشی به صورت دوبل یا باکس شده.
نکته کیفی: در سازه پوشش ماموت، تمامی متریالها از فولادهای استاندارد (ST37/ST52) تهیه شده و جوشکاری اتصالات تحت تستهای دقیق غیرمخرب (NDT) قرار میگیرند.
نحوه طراحی و نکات اجرایی
طراحی استراتها باید بر اساس آخرین ویرایش مبحث ۱۰ مقررات ملی ساختمان و آییننامههای بینالمللی نظیر AISC 360 انجام شود.
- نرمافزارهای تحلیل: استفاده از نرمافزارهایی مانند SAP2000 برای شبیهسازی رفتار دقیق استرات در زلزله.
- اتصالات: اغلب اتصالات استراتها مفصلی است و باید با پیچهای پرمقاومت (G9) یا جوش نفوذی استاندارد اجرا شود.
- همراستایی: هرگونه انحراف یا ناشاقولی در نصب استرات، عملکرد آن را مختل میکند؛ لذا دقت میلیمتری در نصب الزامی است.
نتیجهگیری
استرات در سوله شاید ظاهراً یک پروفیل ساده باشد، اما در باطن، ستون فقراتی است که پایداری جانبی سازه شما را تضمین میکند. حذف یا اجرای ضعیف این عضو، ریسک بزرگی برای سرمایه و ایمنی است. طراحی دقیق، متریال استاندارد و اجرای مهندسی، تفاوت بین یک سوله معمولی و یک سازه ماندگار را رقم میزند.
ساخت سوله و سازههای صنعتی، سرمایهگذاری بر روی آینده کسبوکارتان است. در سازه پوشش ماموت، ما معتقدیم که «ایمنی» اتفاقی نیست، بلکه حاصل مهندسی دقیق و استفاده از بهترین متریالهاست.
اگر به دنبال سولهای هستید که تمام اجزای آن، از ستونهای اصلی تا استراتهای جانبی، با دقیقترین استانداردهای روز دنیا طراحی و تولید شده باشد، جای درستی آمدهاید. ما با بهرهگیری از خطوط تولید پیشرفته و دانش فنی مهندسان خبره، سازهای را به شما تحویل میدهیم که نماد استحکام و ماندگاری باشد. همین حالا برای مشاوره رایگان فنی و استعلام قیمت، با کارشناسان ما تماس بگیرید.
سوالات متداول
۱. استرات چه تفاوتی با مهاربند (بادبند) دارد؟
استرات عضوی افقی و فشاری است که فاصله قابها را حفظ میکند، در حالی که مهاربندها معمولاً قطری هستند و سختی جانبی ایجاد میکنند. این دو مکمل یکدیگرند.
۲. آیا میتوان از لولههای دست دوم برای استرات استفاده کرد؟
خیر. استرات یک عضو اصلی سازهای است. استفاده از مصالح مستعمل که دچار خستگی یا خوردگی پنهان هستند، اکیداً ممنوع و خطرناک است.
۳. چه عواملی بر هزینه استراتها تاثیر دارد؟
طول دهانه (تعیینکننده سایز پروفیل)، نوع مقطع (قوطی یا لوله) و نوع اتصالات (پیچی یا جوشی) بر قیمت نهایی موثرند.
۴. آیا استراتها نیاز به نگهداری دارند؟
بله، بازرسی دورهای اتصالات و پوشش رنگ برای جلوگیری از زنگزدگی، عمر سازه را تضمین میکند.
